Agilent 8860型气相色谱仪在锂电池分析中的应用方案

发布时间：2023-03-02 16:03:11浏览量：2166次

一、 锂电池有机分析现状简介

随着近年来锂电池行业的快速发展。其相关化学性能的分析成为热点，其中，有机化学性能的检测，主要涉及两个方面：锂电池电解液的组成，以及胀气成分分析；

锂电池电解液是锂电池中离子传输的载体，一般由锂盐和有机溶剂组成。电解液常用的锂盐是LiPF6，溶剂为环状碳酸酯和链状碳酸酯相互混合组成的二元、三元或者多元体系。选择合适的有机电解液是获得高能量密度、长循环寿命和电池安全的关键问题之一，各锂电池生产厂家也会加入一些特定的添加剂，以延长电池的寿命。因此，研究锂电池电解液的组成对于新型锂电池的开发有重要作用。

锂电池电解液成分分析，主要使用气相色谱-质谱联用仪，其可对电解液成分及未知添加剂和杂质定性定量分析，亦有使用气相色谱-质谱联用仪进行定性分析后，使用气相色谱-火焰离子化检测器进行定量分析的。

二、 安捷伦公司简介

作为一家从惠普公司中分离出的公司，安捷伦科技公司于 1999 年 11 月 18 日打破纪录，举办了硅谷历史上规模最大的首次公开募股活动。从加利福尼亚州帕罗奥图一个小小的车库开始，到如今，遍布全球的21000名安捷伦员工已为 110 个国家/地区的客户提供专业的服务。安捷伦拥有悠久的创新历史，在测试测量、生命科学以及化学领域，都一直是引领时代的行业翘楚。在2017年继续以44.7亿美元总营收名列财富美国500强之列。

三、 安捷伦气相色谱及气相色谱-质谱联用仪市场情况

在气相色谱及质谱系列领域，安捷伦一直是当之无愧的行业领导者，从全球第一台商业化气相色谱仪，到全球第一个液体自动进样器，第一根毛细色谱柱、第一个加热四极杆、第一个惰性离子源，第一台气相色谱-四极杆-飞行时间质谱仪，安捷伦一路引领行业技术创新，并成为第一个拥有气相色谱仪、气相色谱-质谱联用仪、气相色谱-三重串联四极杆质谱仪、气相色谱-四极杆-飞行时间质谱仪全系列产品的仪器公司。

在气相色谱及质谱系列领域，安捷伦占有65%以上的全球市场占有率，尤其在研究机构、政府单位及第三方检测机构、大中型企业等高端用户群，更占有85%以上市场。其气相色谱-四极杆-质谱联用仪，更是独一无二的产品。

在新能源行业，因为其基质复杂、脏污性强等特性，对仪器要求相比普通化工行业更高，因此安捷伦占有率较高，能够达到85%以上，下面是我们初步收集的锂电行业安捷伦GC/GCMS部分用户清单

序号	用户名称	仪器类型	数量	仪器类型	数量
1	宁德时代新能源科技	GCMS	2	GC	2
2	东莞新能源科技	GCMS	2	GC	1
3	深圳比亚迪电池科技	GCMS	3
4	深圳欣旺达电子股份	GCMS	1	GC	1
5	新科电磁（TDK收购）	GCMS	6
6	深圳比克电池科技	GCMS	1
7	深圳新宙邦科技	GCMS	1	GC	1
8	东莞塔菲尔新能源科技	GCMS	1	GC	1
9	南京塔菲尔新能源科技	GCMS	1	GC	1
10	华为终端（东莞）	GCMS	1
11	东莞凯欣电池科技	GCMS	1	GC	4
12	东莞新科电磁科技	GCMS	1
13	东莞维科电锤	GCMS	1	GC	1
14	惠州亿维锂能股份	GCMS	1
15	惠州拓邦电气技术	GCMS	1
16	惠州锂威	GCMS	1
17	天威超能股份	GCMS	1	GC	1
18	东莞杉杉新能源科技			GC	1
19	衢州杉杉新能源科技	GCMS	1	GC	4
20	广州天赐新能源科技	GCMS	1	GC	2

四、安捷伦中国区售后服务简介

安捷伦在中国大陆已服务数十年，凭着技术的领先优势及良好的售后服务，形成了强大的客户网络。

其在中国大陆设有800-820-3278/400-820-3278服务热线，开展7天*8小时全天候服务，周末也有工程师在线接听电话。并在上海、北京、广州、成都设有大型备品备件库、大区应用实验室、技术服务中心、培训中心，在深圳、西安、武汉、沈阳等27个大中型城市设有区域技术服务中心，在东莞、珠海、惠州等多个城市拥有本地专职技术服务工程师，

五、安捷伦气相色谱仪技术特点

1、安捷伦8860气相色谱仪主机采用第六代电子压力控制模块(EPC)

安捷伦是电子压力控制开创者，个体到集成。气相色谱仪最重要的是EPC、温控、柱子。安捷伦最早推出千分之一的压力控制，做EPC已经有9年的历史。

8860第六代电子气路控制 (EPC) 使压力和流速的设定更加容易，并保持每次运行之间的设置不变，从而实现卓越的保留时间重复性，进一步改善了低压分析应用中的保留时间锁定精度，使 Agilent 8860 的可靠性及分析性能达到了前所未有的高度，同时，第六代EPC可在仪器漏气时提示用户具体哪一段漏气，大大节省用户排查时间。

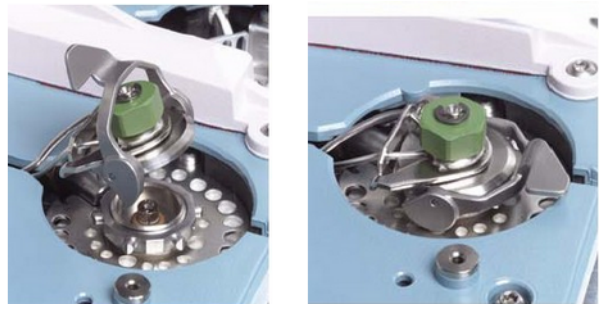

2、安捷伦进样口设计：扳转式顶部密封系统，更换衬管无需拆卸螺丝（专利设计）

进样口顶部密封翻转工具为安捷伦独家拥有。安捷伦的进样口顶部密封翻转系统是更换安捷伦气相色谱仪的进样口衬管的更快、更简捷的方式。具有以下优点：

1）将衬管更换时间缩减到30 秒，消除了寻找特殊扳手或工具的麻烦；

2）改善进样口的人机工程学—不再接触加热的部件，不再会烫伤或划伤；

3）缩短停机时间并提高了工作效率，暴露在空气中的时间最短，从而延长了色谱柱寿命。

安捷伦气相色谱仪在锂电池行业配置方案

方案简述：电池胀气成分分析和电解液，主要使用气相色谱仪，配备专用的一阀三柱方案，以及氢火焰检测器和热导检测器，分析CO，CO2，N2，H2，CH4，C2H2，C2H4，C2H6，C3H4（丙炔），C3H4（丙二烯），C3H6，C3H8，C4，C5，C6，C7 ，苯，甲苯，碳酸二甲酯，碳酸二乙酯，乙基碳酸甲酯等电解液成分。

检出限：

前FID：苯，甲苯，碳酸二甲酯，碳酸二乙酯，乙基碳酸甲酯等电解液成分电解液分析；

后FID：C1-C7烃，检出限C1-C5 1ppm，C5-C7 1-2ppm；

侧面TCD：H2 为 20ppm；O2，N2，CH4，CO，CO2 为0.01%；

安捷伦8860气相色谱仪配置方案

Item Number	Product Number/Description	Qty
1	G2790A Agilent 8860 定制气相色谱系统	1
2	G2790A 163 配备 EPC 的分流/不分流毛细管进样口，用于 8860	2
3	G2790A 210 配备 EPC 的 FID，用于 8860	2
4	G2790A 221 配备 EPC 的 TCD，GC 左侧，用于 8860	1
5	G2790A 860 接口 GSV 或 LSV 至毛细管进样口	1
6	G2790A 752 加热的自动化阀箱，用于 2 个阀	1
7	G2790A 701 6 通阀 — 气体进样阀	1
8	G2790A 702 6 通阀 — 色谱柱隔离	1
9	G2790A 872 0.530 mm 内径毛细管色谱柱到阀接口工具包	3
10	G2790A 873 0.320 mm 内径毛细管色谱柱到阀接口工具包	2
11	G4567A 7650 ALS 50 位自动液体进样器	1
12	19199M Install Kit for GCs w/out Gas Purifiers 气相色谱仪安装工具包	1
13	M8417AA OpenLab CDS VL 工作站软件。包括 VL 软件和 1 个仪器连接。	1
14	0101-0299 定量管,样品定量环，气相色谱阀，不锈钢，1.0 mL	1
15	0100-0241 不锈钢接头,缩径接头，1/8-1/16 英寸，不锈钢	1
16	G3440-60300 不锈钢管，内径 0.031 英寸，长 1000 mm， PPIP 载气管线	1
17	19095P-QO4PT HP-PLOT Q PT柱，30 m，0.53mm，40µm，带两个颗粒捕集阱	1
18	CP7538PT CP-Molsieve 5A 25 m × 0.53 mm × 50 um, 带 2 个 PT	1
19	5200-0177 FID 喷嘴，通用接头，内径 0.018 英寸	1
20	19091J-413E HP-5 柱，30 m，0.32 mm，0.25 µm，5 英寸柱架	1
21	123-0732E 色谱柱,DB-1701柱，30m，0.32mm，0.25µm，5英寸柱架	1
22	5080-8773 Ferrule, Graphite 530u 1.0mm id 10/PK 石墨密封垫圈,适用 530u 1.0mm 内径	1
23	G3188-27503 密封垫圈，可塑金属，惰性，用于 0.53 mm 色谱柱，10/包	1
24	G3188-27501 密封卡套,可塑金属密封垫圈，UM Plus，内径0.4mm，适用于0.1至	1
25	160-2205-5 去活熔融石英，5 m，0.20 mm，外径 0.36 mm	1
26	G2855-20530 内螺帽，CFT 毛细管接头	6
27	G2855-60200 密封垫圈预装配工具，微板流路控制技术	1
28	OT3-2 Trap, O2/H2O, 1/8 in 氧/水分捕集阱	2
29	HT200-2 过滤管,烃类捕集阱，1/8 英寸，200 cc	2
