BS EN 15967:2011 ：气体和蒸气的最大爆炸压力和最大压升的测定

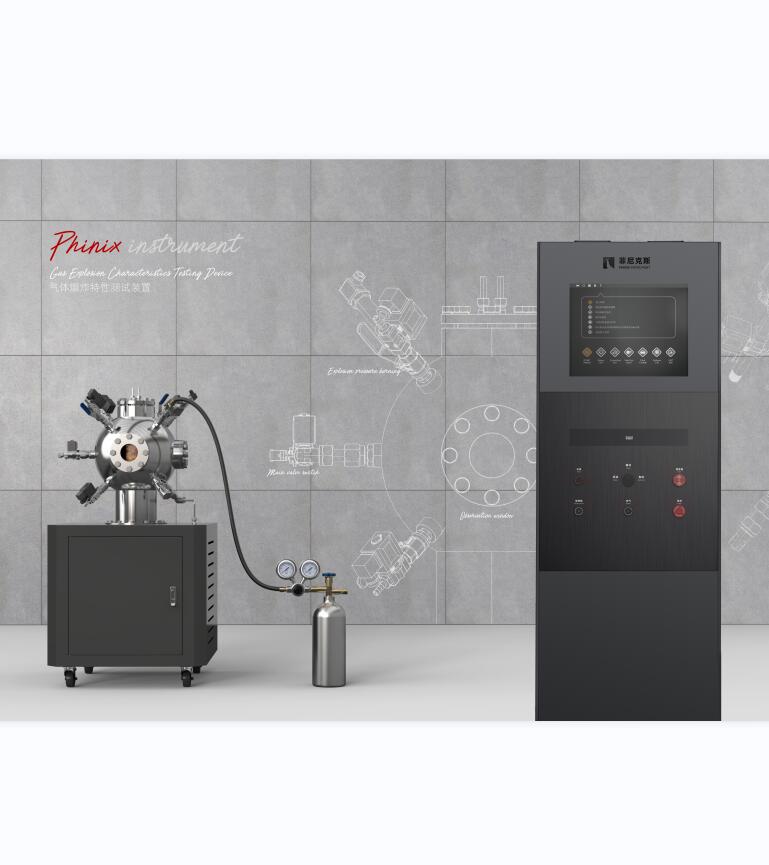

设备型号  PX05004

爆炸容器 1800(L)×750(D)×1750(H)mm

控制箱   650(W)×675(D)×1750(H)mm

电    源  AC 220V , 50/60Hz

重    量  约 330kg

客备气源  氮气

电气控制柜采用金属框架结构，表面采用静电喷涂、高温烘烤等工艺，耐脏、耐磨、耐油污，便于清洁，美观大方

箱体内置19寸触摸屏，集成电气控制电路，便于移动放置。

控制系统采用西门子PLC及模拟量模块，实现抽真空、吹扫、温度、普通压力据读取;可实现温度、压力、爆炸压力、爆炸斜率以及测试流程的实时监控、显示以及数据存储，可对测试过程数据进行报表与报告输出，以Excel、Word、PDF等文件格式形式进行存储，便于查看编辑。

爆炸压力采集采用动态数据采集卡采集，24位分辨率，128KS/s 采样频率。

试验容器采用球体结构设计，球体内部容积约20L，内部半径168mm，壁厚约12mm，采用不锈钢材质制作，最大耐压3MPa。

球体前端配置防爆玻璃观察窗，用于观察记录测试过程中内部试验现场;球体顶部配置螺纹安装结构点火装置，可定期更换清理;球体后端配置热电偶安装法兰，可根据测试需求适配热电偶。

球体四周预留抽真空口、样气进口、吹扫口、手动取样口、压力监测口多种接口，并预留多个1/2口径接口，用于连接客户额外配置产品，满足测试使用需求。

舱体最大耐压3Mpa，恒定承受压力不低于2MPa,配置工程压力2.5Mpa安全阀

点火电极位于试验容器中心，直径约4mm，尖端角度60°，尖端之间距离约为5mm，整体固定在可拆卸螺纹法兰上，当电极两端产生积碳时，可方便拆卸清理

采用K型铠装热电偶，量程1000℃，精度0.1℃。采用带螺纹卡套接口对热电偶进行固定安装，便于拆装与密封。

安装手动球阀，用于测试结束手动取样对爆炸燃烧后气体进行分析。
